moux a écrit:
Bonjour J-Louis, j'aimerais bien que tu nous fasses un tuto sur ta façon de faire, si c’est possible
Bonsoir,
La réalisation de cales est très facile, mais délicat, surtout en 5/100 ou moins, ça ressemble à une feuille de papier. Le plus dure est de trouver la matière première qui se fait sur commande avec souvent de long délais de livraison.
En feuille INOX c'est un peu plus difficile à couper.
J'en ai réalisé deux , 1 en 5/100 et 1 en 1/10.
Salutractions.
Jean-Louis.
| Fichiers joints: |

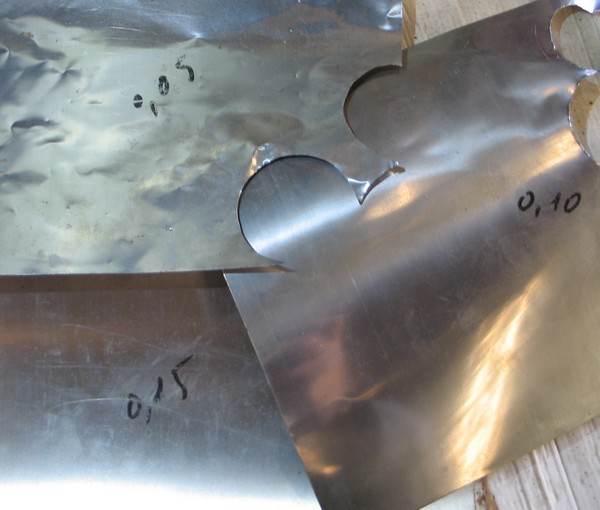

Commentaire: 3 feuilles d’acier laminé à froid écroui en épaisseur de 0,05; 0,1 et 0,15 mm.
IMG_1244.JPG [ 60.44 Kio | Vu 1844 fois ]
|

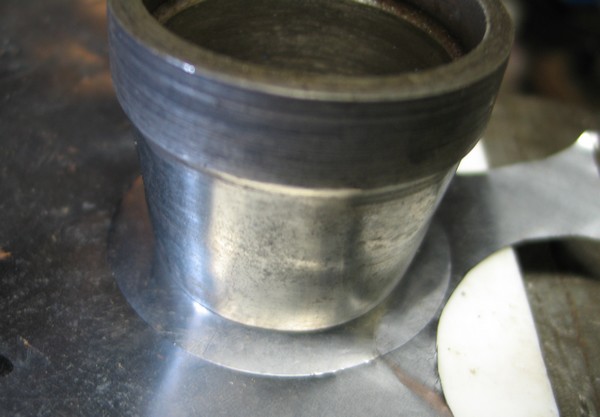

Commentaire: Traçage à l’aide d’emporte-pièces de Ø correspondant à ce que l’on souhaite réaliser.
IMG_1249.JPG [ 48.25 Kio | Vu 1869 fois ]
|

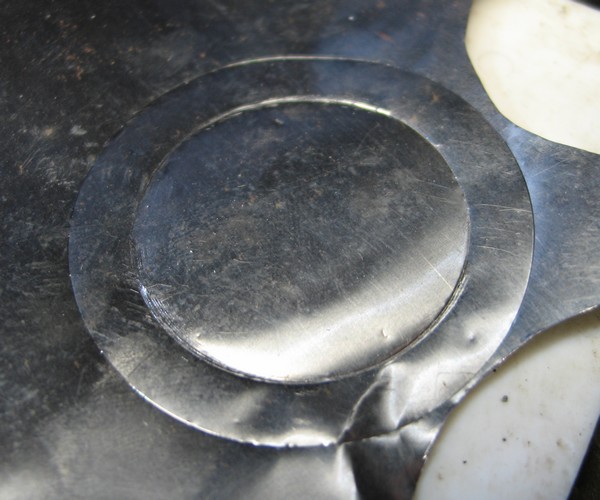

Commentaire: Début du découpage à l’emporte-pièce sur tas en téflon dur.
IMG_1251.JPG [ 73.22 Kio | Vu 1865 fois ]
|

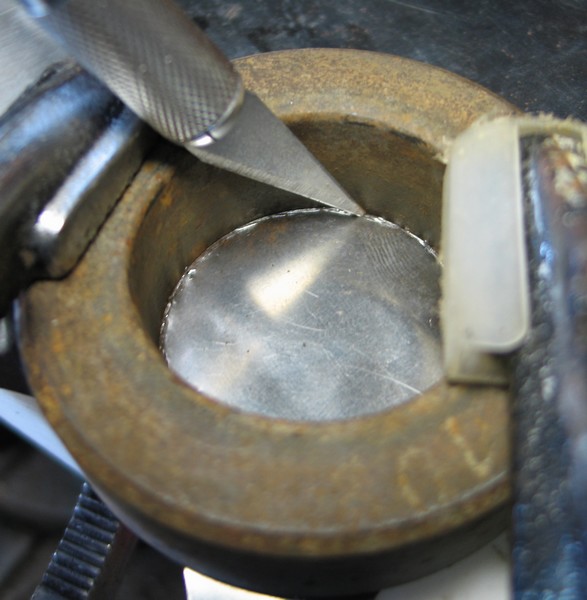

Commentaire: Découpage INT à l’aide d’un cutter de précision.
IMG_1252.JPG [ 73.06 Kio | Vu 1866 fois ]
|

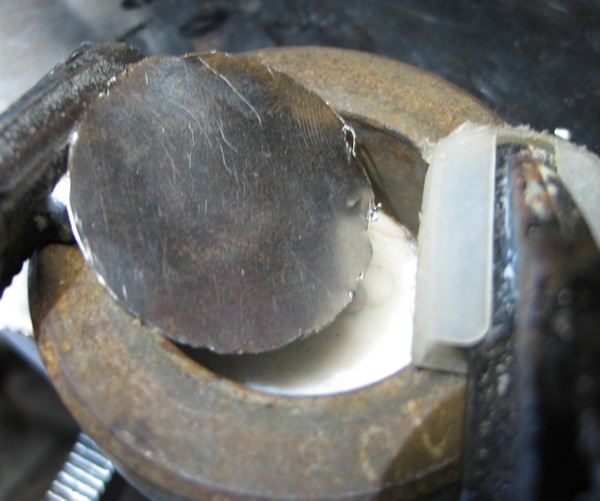

Commentaire: Fin du découpage.
IMG_1253.JPG [ 63.36 Kio | Vu 1874 fois ]
|

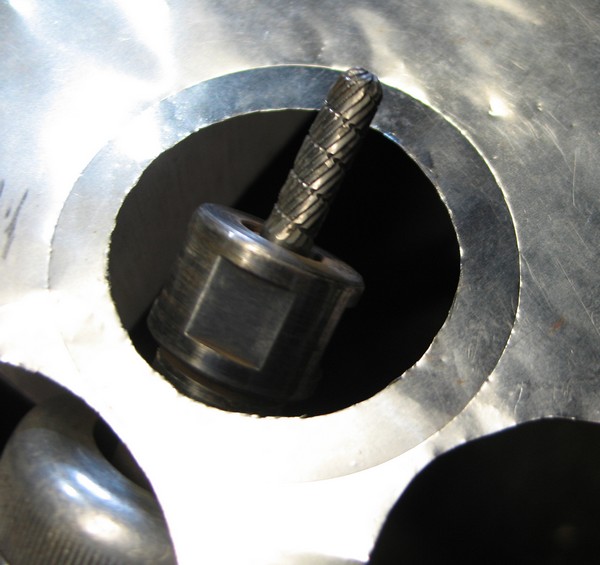

Commentaire: Ebavurage INT à la fraise.
IMG_1254.JPG [ 66.27 Kio | Vu 1886 fois ]
|

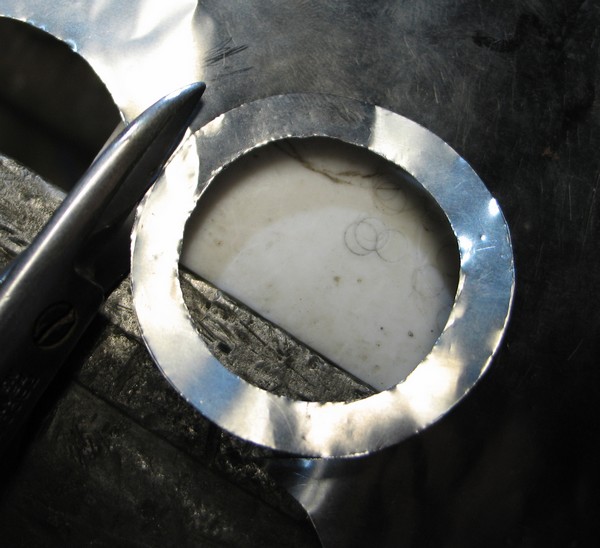

Commentaire: Découpage EXT aux ciseaux
IMG_1257.JPG [ 72.56 Kio | Vu 1866 fois ]
|

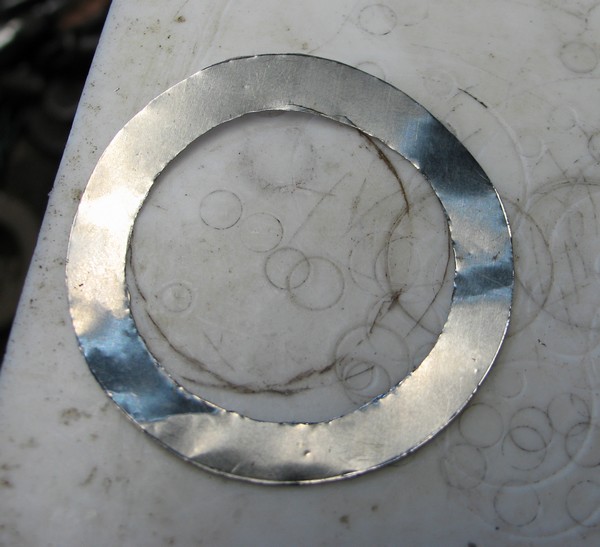

Commentaire: Fin du découpage, ébavurage à la fraise, INT & EXT. Bien vérifier qu’il n’y ai pas de sur épaisseur. S’assurer que la cale entre correctement. Même avec un peu de jeu ne gênera pas à réaliser le jeu latéral du vilebrequin.
IMG_1259.JPG [ 67.71 Kio | Vu 1868 fois ]
|
